Allgemeines

Über die Schnittstelle zum ONYX WebReporter erfolgt jede Kommunikation zwischen dem LMS und dem Reporter. Dazu erfolgt eine Reihe von Aufrufen:

armSite	Anmeldung von Folgerequests beim ONYX Reporter.
initiateSite	Initiiert die Reporter-Session (Übertragung des CPs).
disarmSite	Freigabe von allen Reporter-Ressourcen für diese Session.
getResultValues	Gibt alle bzw. die angeforderten Resultate für den Test zurück. Voraussetzung: Es ist nur exakt ein Student in der bei initiateSite übertragenen Liste.
getResultVariables	Gibt alle bzw. die angeforderten Outcome-Variablen für den Test zurück. Hierfür sind kein armSite, initiateSite oder disarmSite erforderlich.

Anmeldung des LMS

@WebMethod(operationName = „armSite")
public String armSite(
@WebParam(name = „version") final Integer version,
@WebParam(name = „userId") final String userId,
@WebParam(name = „optionalRole") final Integer role,
@WebParam(name = „secretToShare") final String secretToShare,
@WebParam(name = „optionalUserLastName") final String userLastName,
@WebParam(name = „optionalUserFirstName") final String userFirstName,
@WebParam(name = „additionalParams") final HashMapWrapper additionalParams) {
}

Parameter armSite

version	Angefragte Version: 1
userId	UserId des anfragenden Reporter-Benutzers
optionalRole	Optional. Rolle des Benutzers. 0 = Student, 1= Tutor
secretToShare	Ein geheimer String, mit dessen Hilfe Server und Client ihre Kommunikation verschlüsseln. Muss bei jeder weiteren Kommunikation gleich bleiben.
optionalUserLastName	Optional. Nachname des Benutzers.
optionalUserFirstName	Optional. Vorname des Benutzers.
additionalParams	Reserved for future use.

ReturnValue armSite

String

Session ID, mit der alle weiteren Reporter-Aufrufe gekennzeichnet werden müssen.

Initialisierung durch LMS

@WebMethod(operationName = „initiateSite")
public String initiateSite(
@WebParam(name = „version") final Integer version,
@WebParam(name = „sessionId") final String sessionId,
@WebParam(name = „secretToShare") final String secretToShare,
@WebParam(name = „students") final ArrayList<ResultsForStudent> students,
@WebParam(name = „optionalContentPackage") final byte[] contentPackage,
@WebParam(name = „additionalParams") final HashMapWrapper additionalParams) {
}

Parameter initiateSite

version	Angefragte Version: 1
sessionId	SessionId, wie von armSite zurück geliefert.
secretToShare	Ein geheimer String, mit dessen Hilfe Server und Client ihre Kommunikation verschlüsseln. Muss bei jeder weiteren Kommunikation gleich bleiben.
students	Liste der Studenten mit ihren Resultaten. Siehe unten.
optionalContentPackage	Optional. Content Package (gezippt) als Byte-Array.
additionalParams	Reserved for future use.

ReturnValue initiateSite

String

Absolute URL der Reporter-Seite für den IFrame. Dieser ist vom LMS durch die folgenden URL-Parameter anzureichern:

sid: Session ID, wie von armSite zurück gegeben
uid: Student ID, wie in initiateSite beim Reporter angemeldet

public class ResultsForStudent {
   private String studentId = „";
   private String firstname = „";
   private String lastname = „";
   private String groupname = „";
   private String tutorname = „";
   private File contentFile = null;
   private byte[] resultsFile = null;
}

Abmeldung durch LMS

@WebMethod(operationName = „disarmSite")
public Boolean disarmSite(
@WebParam(name = „version") final Integer version,
@WebParam(name = „sessionId") final String sessionId,
@WebParam(name = „secretToShare") final String secretToShare,
@WebParam(name = „additionalParams") final HashMapWrapper additionalParams) {
}

Parameter disarmSite

version	Angefragte Version: 1
sessionId	SessionId, wie von armSite zurück geliefert.
secretToShare	Ein geheimer String, mit dessen Hilfe Server und Client ihre Kommunikation verschlüsseln. Muss bei jeder weiteren Kommunikation gleich bleiben.
additionalParams	Reserved for future use.

ReturnValue disarmSite

Boolean

True bei Erfolg, sonst false.

Abfrage von Lernerresultaten durch LMS

@WebMethod(operationName = „getResultValues")
public HashMapWrapper getResultValues(
   @WebParam(name = „version") final Integer version,
   @WebParam(name = „sessionId") final String sessionId,
   @WebParam(name = „secretToShare") final String secretToShare,
   @WebParam(name = „requestedValues") final HashMap<String, String>
        requestedValues,
   @WebParam(name = „additionalParams") final HashMapWrapper additionalParams) {
}

Parameter getResultValues

version	Angefragte Version: 1
sessionId	SessionId, wie von armSite zurück geliefert.
secretToShare	Ein geheimer String, mit dessen Hilfe Server und Client ihre Kommunikation verschlüsseln. Muss bei jeder weiteren Kommunikation gleich bleiben.
requestedValues	Kann leer sein, dann werden alle Result-Variables zurück geliefert. Sind Keys enthalten, so kommen nur diese zurück.
additionalParams	Reserved for future use.

ReturnValue getResultValues

HashMap<String, String>

Map der Result-Variables, Key ist der Variablenname, Value der jeweilige Wert (HashMap ist gewrappt)

Abfrage von Ergebnisvariablen durch LMS

@WebMethod(operationName = „getResultVariables")
public HashMapWrapper getResultVariables(
@WebParam(name = „version") final Integer version,
@WebParam(name = „contentPackage") final byte[] contentPackage,
@WebParam(name = „additionalParams") final HashMapWrapper additionalParams) {
}

Parameter getResultVariables

version	Angefragte Version: 1
contentPackage	Content Package (gezippt) als Byte-Array.
additionalParams	Reserved for future use.

ReturnValue getResultVariables

HashMap<String, String>

Map der Result-Variables, Key ist der Variablenname, Value der jeweilige Wert (HashMap ist gewrappt)

Wrapper

Da die Übertragung von Maps und Listen über JAX-WS Probleme machen kann, müssen diese gewrappt werden.

Wrapper für die HashMap<String, String>

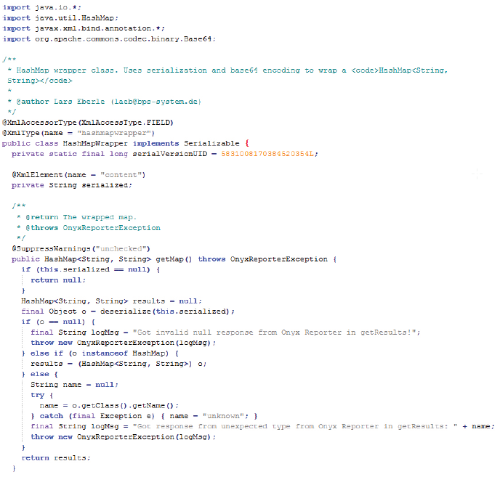

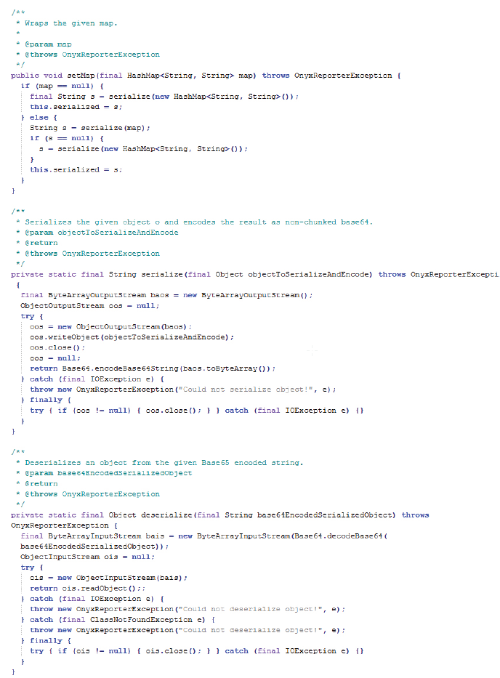

HashMapWrapper.java:

Wrapper für die ArrayList<ResultsForStudent>

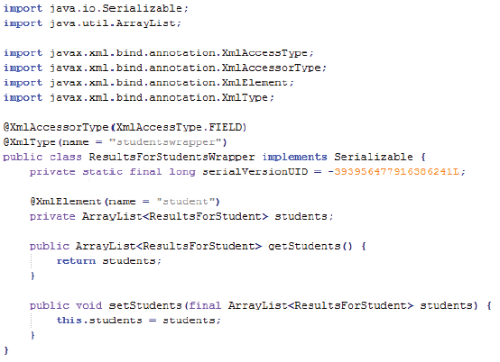

ResultsForStudentsWrapper.java:

relevante Links:

ONYX Player Interface

Content:

Allgemeines
Anmeldung des LMS
- Parameter armSite
- ReturnValue armSite
Initialisierung durch LMS
- Parameter initiateSite
- ReturnValue initiateSite
Abmeldung durch LMS
- Parameter disarmSite
- ReturnValue disarmSite
Abfrage von Lernerresultaten durch LMS
- Parameter getResultValues
- ReturnValue getResultValues
Abfrage von Ergebnisvariablen durch LMS
- Parameter getResultVariables
- ReturnValue getResultVariables
Wrapper
- Wrapper für die HashMap<String, String>
- Wrapper für die ArrayList<ResultsForStudent>
  - - - relevante Links:
      - Content:
General information
Login through the LMS
- Parameter armSite
- ReturnValue armSite
Initialisation through LMS
- Parameter initiateSite
- ReturnValue initiateSite
Logout through the LMS
- Parameter disarmSite
- ReturnValue disarmSite
Request of learner results through the LMS
- Parameter getResultValues
- ReturnValue getResultValues
Request of result variables through the LMS
- Parameter getResultVariables
- ReturnValue getResultVariables
Wrapper
- Wrapper for HashMap<String, String>
- Wrapper for the ArrayList<ResultsForStudent>

General information

The API to the ONYX WebReporter enables the communication between the LMS and the Reporter. Therefore, a couple of commands will be executed:

armSite	Registration of sequence requests at the ONYX Reporter
initiateSite	Initiates the Reporter session (transmission of the CP).
disarmSite	Release of all Reporter resources for this session.
getResultValues	Returns all (requested) results for the test. Condition: There is only one student in the list transmitted with initiateSite.
getResultVariables	Returns all (requested) outcome variables for the test. No armSite, initiateSite, or disarmSite is required.
