Beispielaufgabe Punkte im Koordinatensystem

Zuletzt geändert von Carina Enke am 13.11.2024

In diesem Beispiel wird ein JSXGraph-Objekt genutzt, um Werte angelegter Variablen als Punkt in einem Koordinatensystem anzuzeigen.

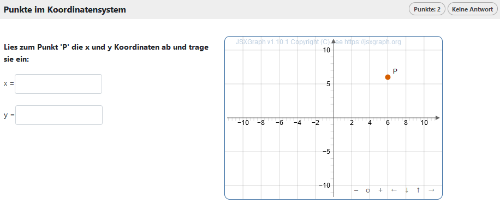

Beispiel1 Vorschau der Aufgabe_de.png

Editor - Variablenwerte im JSXCode_de.png



Verwandte Themen

Um dieses Beispiel selbst zu erstellen, gehen Sie wie folgt vor:

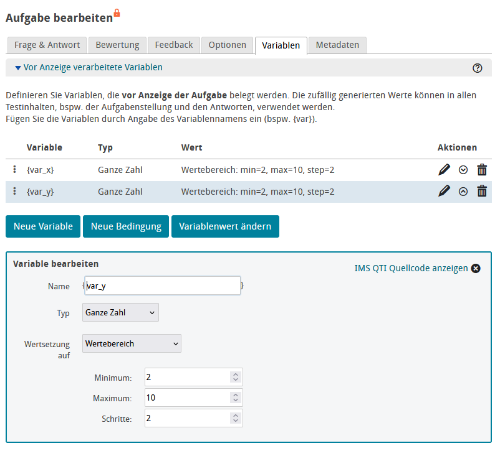

Erstellen Sie eine Lückentextaufgabe. Legen Sie die Variablen 'var_x' und 'var_y' mit dem gewünschten Wertebereich an.Beispiel1_Variablen anlegen_de.png
Erstellen Sie den Text der Aufgabenstellung und die benötigten Lücken für die Eingabe. Referenzieren Sie dort die angelegten Variablen.Beispiel1_Lücken mit Variablen verknüpfen_de.png

Fügen Sie mit Klick auf das Icon Icon_JSX.png ein JSXGraph-Objekt hinzu. Im Dialog passen Sie den JavaScript-Code wie folgt an:

let x={var_x};
let y={var_y};
var brd= JXG.JSXGraph.initBoard('JSX_CONTAINER_ID',
{axis:true, boundingbox:[-12, 12, 12, -12]});
brd.create('point', [x, y], {name:'P'});

Dabei erzeugt die Methode JXG.JSXGraph.initBoard() das Feld für die Grafik.
Die Optionen axis bzw. boundingbox fügen dem Feld  eine Achse hinzu bzw. bestimmen die Begrenzungskoordinaten des angezeigten Teils des Feldes.
Die Methode brd.create() mit dem Bezeichner 'point' wird verwendet, um einen Punkt mit den gegebenen Koordinaten und einem gegebenen Namen zu zeichnen (wenn man keinen Namen angibt, wird er automatisch beschriftet)

Bitte beachten Sie: Ändern Sie die Bezeichnung  'JSX_CONTAINER_ID'  nicht, da diese von ONYX benötigt wird.

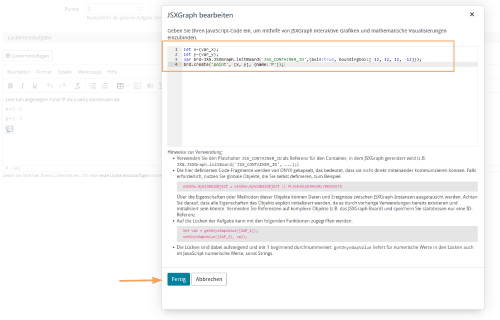

Beispiel1 JSX-Objekt anlegen_de.png
Prüfen Sie in der Vorschau ihre Angaben und Speichern Sie die AufgabeBeispiel1 Vorschau der Aufgabe_de.png
